El drenaje francés es un sistema de ingeniería subterránea que capta y desvía el exceso de agua acumulada en el suelo. Su función es la de proteger las estructuras y los terrenos de humedades o inundaciones.
El diseño y correcta ejecución de estas obras hidráulicas forman parte de especializaciones de alto nivel como la Maestría en Ingeniería Sanitaria de la Universidad InterNaciones. Esta es una formación que prepara a los profesionales para que gestionen el ciclo del agua con precisión y sostenibilidad.
Descubre en detalle cómo funciona este sistema y cuáles son sus variantes principales según la necesidad del terreno.
¿Qué es un drenaje francés y para qué sirve?
El drenaje francés es una estructura hidráulica pasiva que intercepta el agua superficial o subterránea y la conduce hacia un punto de descarga seguro. Está formado por una zanja de drenaje con material granular (grava o piedra partida) que aloja en su base una tubería perforada.
Con su funcionamiento se alivia la presión hidrostática del suelo, redirigiendo el agua hacia un drenaje pluvial municipal o un pozo de absorción. Sirve para evitar que el agua se acumule cerca de los cimientos, lo que previene problemas graves de estabilidad estructural, socavación y proliferación de hongos.
De hecho, la Organización Mundial de la Salud (OMS) (2018) indica que: “El drenaje adecuado de las aguas pluviales y subterráneas es un componente fundamental de la infraestructura de salud pública, esencial para prevenir la degradación de los entornos urbanos y mitigar los riesgos de vectores de enfermedades asociados con aguas estancadas”. 2
Fuente: Guidelines on sanitation and health. World Health Organization
Diferencia entre drenaje francés y drenaje común
Comparándolo con los métodos de evacuación tradicionales, estas son las diferencias:
- El drenaje común (o superficial) está compuesto por canales abiertos o cunetas que captan el agua de escorrentía superficial. Depende de la gravedad visible y se satura con facilidad ante lluvias torrenciales.
- El drenaje francés opera como un drenaje subterráneo. No necesita que el agua inunde la superficie para empezar a actuar; la filtra directamente desde el subsuelo antes de que cause daños.
¿Cómo funciona el drenaje francés y por qué se llama así?
El funcionamiento del drenaje francés se basa en la física elemental: el agua busca siempre el camino que ofrezca menor resistencia. Cuando el terreno se satura, el agua se filtra a través de las piedras de la zanja hacia el interior de la tubería, la cual tiene una pendiente que la traslada hacia el exterior.
El origen de su nombre se debe a Henry Flagg French, un juez y agricultor de Massachusetts, Estados Unidos, quien popularizó este concepto en su libro Farm Drainage, publicado en 1859. 1
French ideó este método utilizando secciones de tejas de arcilla con separaciones entre ellas para resolver el encharcamiento de las tierras de cultivo. Fue una innovación que sentó las bases de los tipos de sistemas de alcantarillado modernos aplicados hoy.
¿Qué materiales son necesarios para un drenaje francés?
La eficiencia y durabilidad de este sistema dependen de la calidad y correcta disposición de sus componentes. Para comprenderlo mejor, estos son los elementos esenciales que no pueden faltar en su construcción:
Tubería perforada
La tubería perforada es el conducto central del sistema, fabricada en PVC o polietileno de alta densidad (HDPE). Cuenta con pequeños orificios dispuestos en su sección inferior o lateral que sirven para el ingreso controlado del agua filtrada, guiándola hacia el punto de descarga sin que se escape de nuevo al terreno.
Material granular
Se utiliza grava limpia o piedra triturada de un diámetro específico. Este material cumple una doble función: rellena el espacio de la zanja como soporte estructural y crea un entorno de alta porosidad que acelera el paso del agua hacia el tubo.

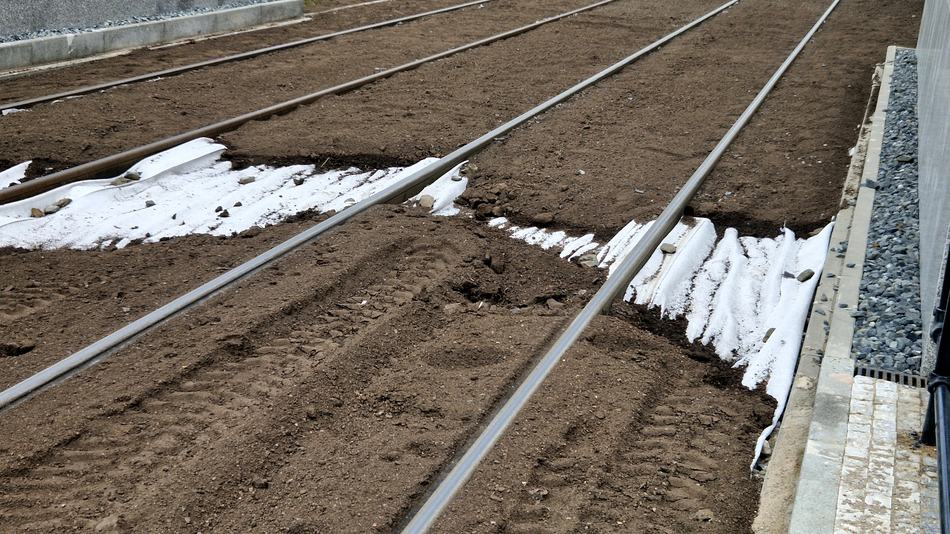

Geotextil o lámina filtrante
El drenaje geotextil es una manta de tejido sintético permeable que recubre toda la zanja. Su misión es ser un filtro mecánico que deja pasar el agua, pero retiene las partículas finas de arena y arcilla del suelo. Sin esta barrera, la tierra taponaría los huecos entre las piedras y los orificios de la tubería, inutilizando el sistema en poco tiempo.
Tipos de drenaje francés
Dependiendo del lugar donde existan problemas de humedad y también de las características topográficas:
Drenaje francés perimetral
El drenaje perimetral se instala alrededor del contorno exterior de una edificación. Es el método estándar para proteger sótanos y plantas bajas de las filtraciones laterales provocadas por la acumulación de agua de lluvia en los jardines colindantes.
Drenaje francés interior
Se utiliza cuando la edificación ya está construida y no es posible excavar en el exterior. Requiere romper el suelo del sótano para abrir la zanja a lo largo de los muros internos. El agua captada se dirige hacia un pozo de bombeo que la expulsa fuera de la estructura.
Drenaje de cortina
Se sitúa en terrenos abiertos, parcelas agrícolas o laderas para interceptar los flujos de agua subterránea antes de que alcancen una zona plana o cultivable. Funciona como una barrera de contención hidráulica que redirige los acuíferos superficiales.
¿Cómo hacer un drenaje francés paso a paso?
La correcta instalación hace que el sistema permanezca operativo durante décadas. Los pasos técnicos de cómo hacer un drenaje francés son:
- Identificar el punto de origen de la humedad y definir la ruta de evacuación. Es fundamental calcular una pendiente mínima del 1% (un centímetro de caída por cada metro de longitud) para asegurar el flujo continuo por gravedad.
- Cavar la zanja de drenaje con una profundidad que supere la base de la cimentación o el nivel del problema, manteniendo un ancho promedio de entre 30 y 40 centímetros.
- Recubrir las paredes y el fondo de la zanja con el geotextil, dejando suficiente material en los bordes para envolver el conjunto al final.
- Verter una primera capa de material granular (piedrín o grava) de unos 5 a 10 centímetros en el fondo para asentar el conducto.
- Colocar la tubería orientando los agujeros hacia abajo. Esto permite que el nivel del agua suba desde el fondo e ingrese limpiamente al tubo.
- Cubrir con más piedrín hasta rellenar la mayor parte de la zanja, y sellar el sistema colocando el excedente de geotextil sobre el piedrín.
- Finalmente, cubrir con tierra vegetal o grama para recuperar la estética del lugar.
¿Cuándo se necesita un drenaje francés?
La implementación es conveniente en escenarios de vulnerabilidad hidrogeológica en la construcción civil:
- Cuando los sótanos sufren inundaciones recurrentes o humedades por capilaridad en sus paredes.
- En terrenos con pendientes pronunciadas donde el flujo de agua de lluvia satura la parte baja de la ladera.
- Si los pavimentos exteriores presentan encharcamientos prolongados.
- Como complemento indispensable para los sistemas de impermeabilización de muros de contención.
En proyectos de gran escala, este control del agua se conecta directamente con el drenaje sanitario y las plantas de tratamiento de lodos para evitar la infiltración de aguas limpias en las redes de alcantarillado.
El diseño de sistemas como el drenaje francés y otras infraestructuras vinculadas al manejo de aguas pluviales y residuales exige conocimientos técnicos. El programa de la Maestría en Ingeniería Sanitaria de la Universidad InterNaciones, ofrece la teoría y la práctica necesarias para planificar soluciones sostenibles y adaptadas a las necesidades de cada proyecto.
Referencias bibliográficas:
1 World Health Organization. (2018). Guidelines on sanitation and health. World Health Organization. https://www.who.int/publications/i/item/9789241514705
2 French, H. F. (1859). Farm drainage: The principles, processes, and effects of draining land with stones, wood, plows, and open ditches, and especially with tiles. A. O. Moore & Co. https://www.gutenberg.org/ebooks/23435
